便携式硬盘恢复设备-DD3000

软件操作书册下载链接：

DD3000 产品介绍：

DD3000 设计理念：

功能强大并且实用，小巧简约方便携带。

DD3000 产品定位：

专为数据恢复打造的一款性价比高，功能强大硬盘数据数据恢复工具。

DD3000 设计原理：

雷超科技数据恢复实验室，用专业的仪器跟踪破解各种型号硬盘的内部专用CPU指令集，解读各种品牌及型号的硬盘固件微码（Firmware），调用工厂自定义指令集来控制硬盘的内部工作，实现硬盘内部参数模块读写和硬盘程序模块的调用，终达到用DD3000修复各种硬盘固件缺陷取硬盘数据、对硬盘加锁加密、对硬盘深度擦除、坏道克隆镜像等目的。

DD3000 版本介绍

软件分为2个版本：

1：任务版

功能与单机版相同，但使用时需要联网。

2：单机版

功能与任务版相同，但使用时不需要联网。

DD3000 近期即将升级的新功能介绍：

1：SSD硬盘的固件级数据恢复功能。



DD3000 硬件方面介绍：

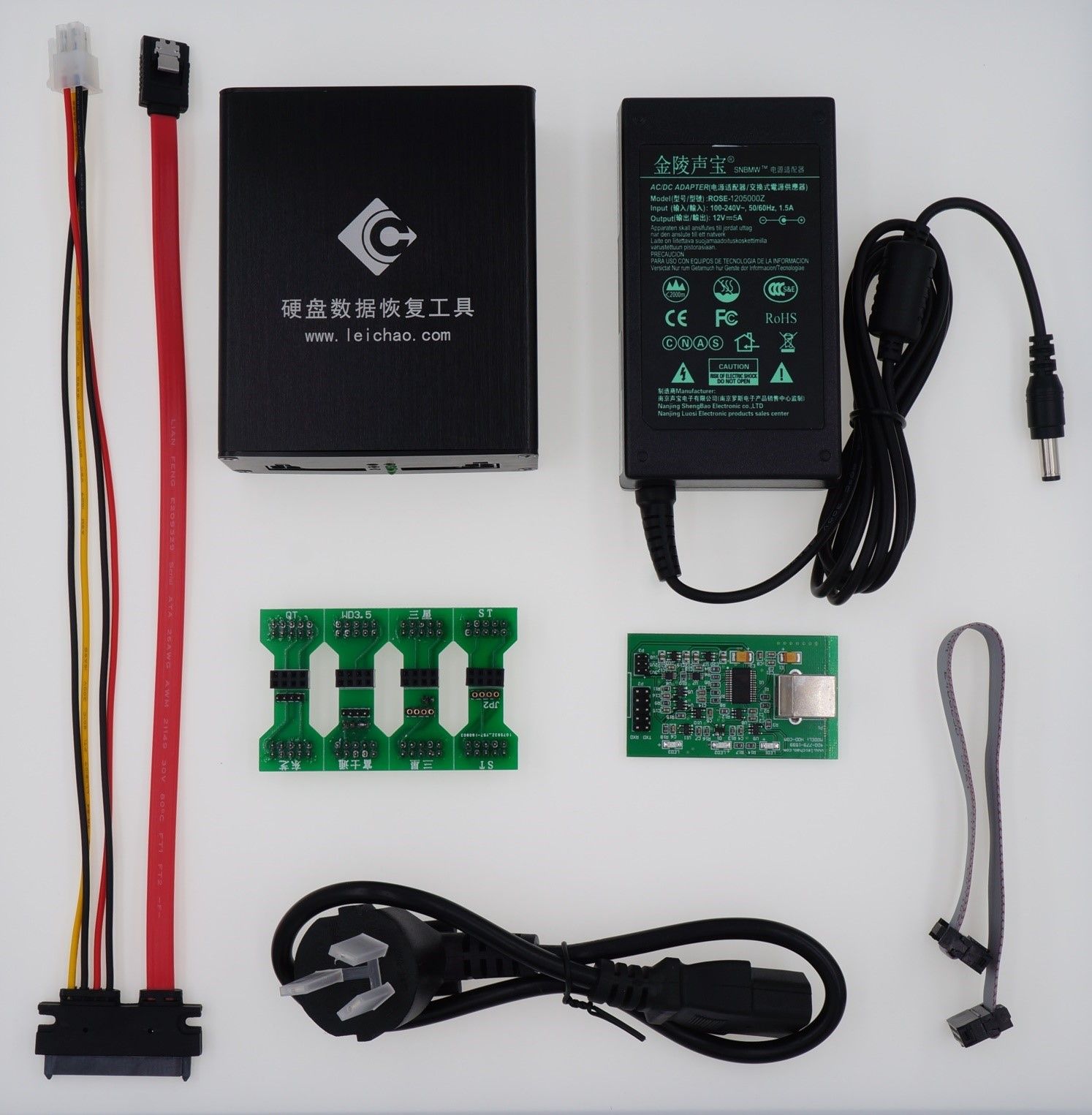

DD3000的硬件主要有：

设备主体、12V供电适配器、指令模块、指令附件（一套）、数据线、说明书。

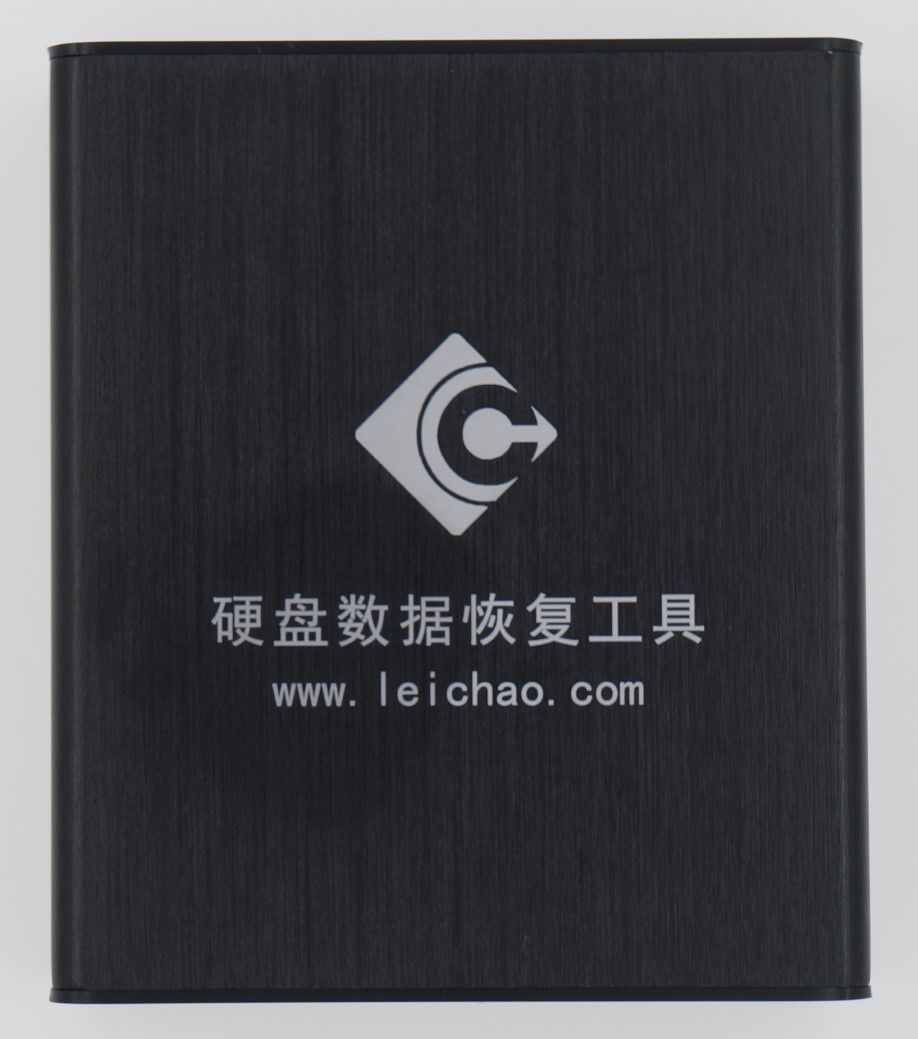

硬件图片：

1

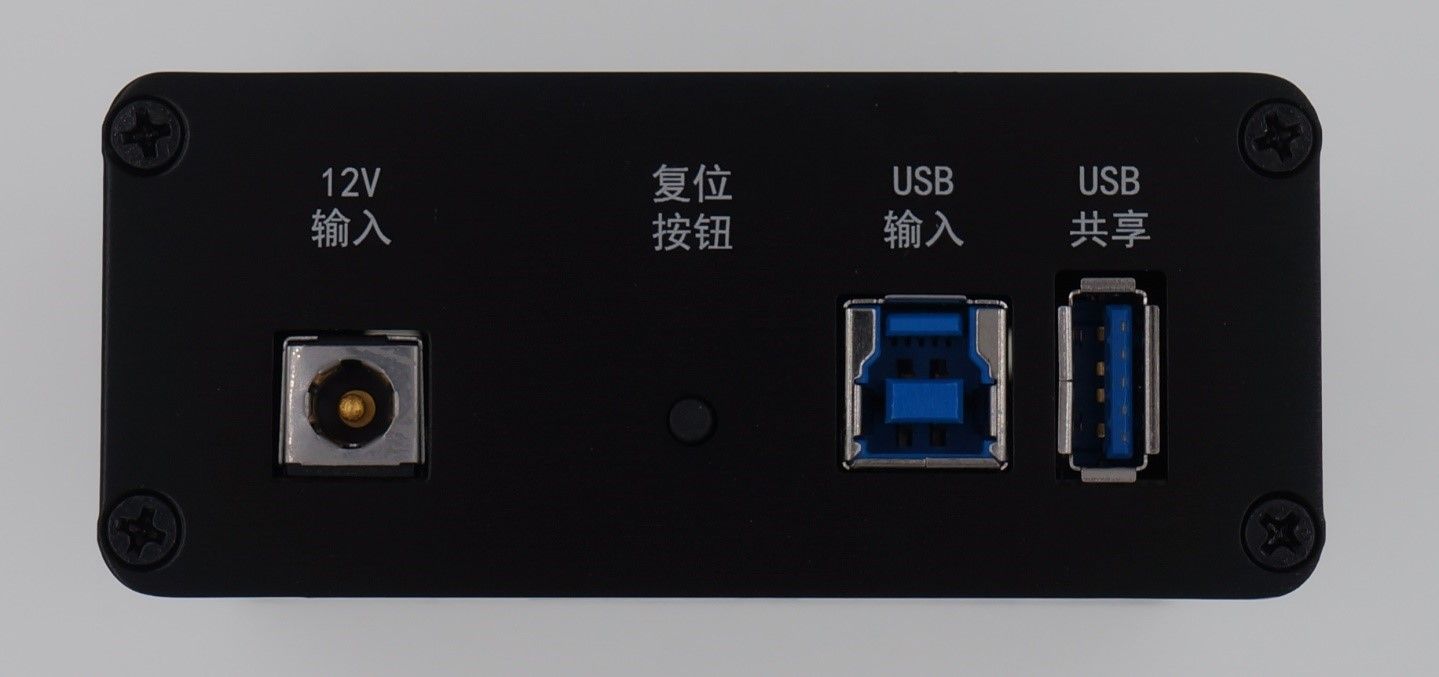

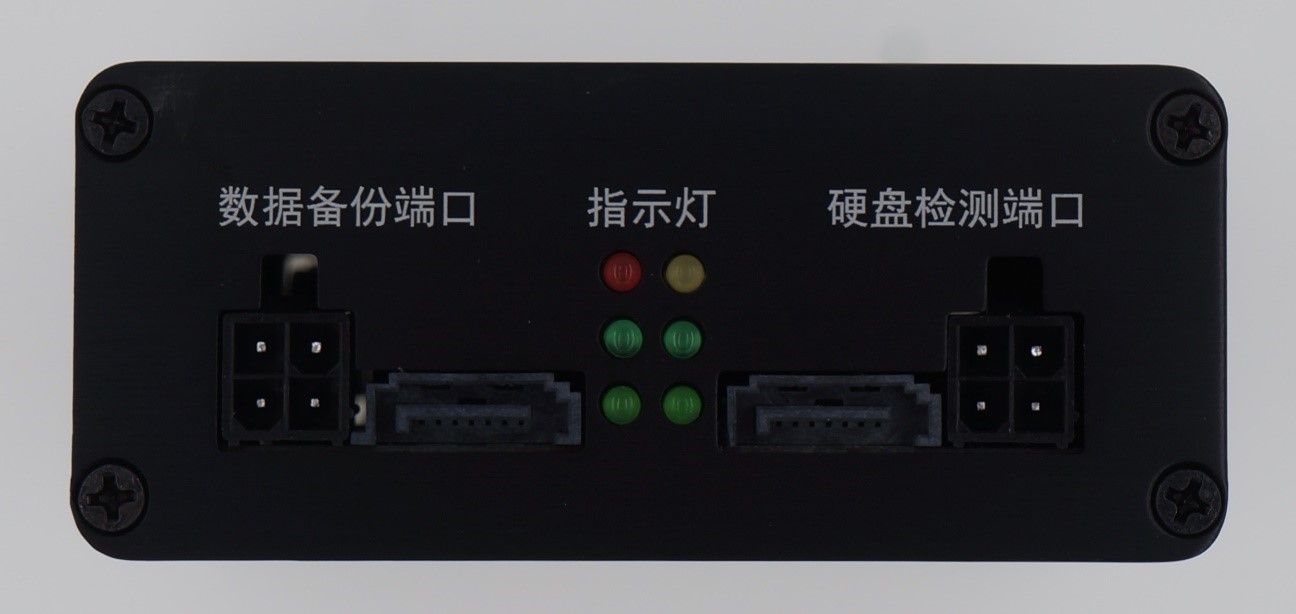

接口介绍：

  如上图所示：

②、①为数据备份端口，用来连接目标盘；④、⑤为硬盘检测端口，用来连接故障盘：两个SATA3.0硬盘外延接口，支持热拔插，可以同时接入2块2.5寸或3.5寸硬盘（一块故障盘、一块备份盘）方便硬盘需要做热交换修复或者信号短接；

③为硬盘状态指示灯，在硬盘就绪时、端口镜像时、接入备份盘后有相应的显示状态；

⑤为标准方形电源输出口，是负责给两个外延的SATA接口（② ④）供电的；

⑥：电源输入接口，插口规格为5.5x2.5 直流电源适配器，输入电压12V；

⑦：端口复位按钮，当端口处于非正常模式后，可用于复位

⑨：一个USB3.0输出接口，用于连接USB移动硬盘；

⑧：方形USB3.1输入接口，用于连接电脑主机的；

亮点及参数：

01：标准版的产品输入接口是USB3.1带宽接近每秒500MB。输出是2个SATA3.0的接口，并且向下兼容SATA 2.0和SATA 1.0接口。每个SATA3.0接口的高速度接近每秒300MB，支持3TB、4TB、6TB、8TB、10TB、12TB、14TB、16TB大容量硬盘。

02：对于硬盘到硬盘的物理镜像，我们对USB3.1的驱动进行了优化，速度可以达到理论极限值，并且非常稳定。

03：采用目前较先进的电源模块，还有独立供电的电源适配器，供电强劲稳定。2个硬盘接口有独立的电子熔丝保护，支持热拔插，即使插入有电路故障的硬盘，也不会烧掉设备也不会影响其它正在工作的硬盘。可用软件独立控制2个接口硬盘的通电和断电。

       04：支持1英寸、1.8英寸、2.5英寸、3.5英寸、5英寸的硬盘。

       05：提供SATA转IDE接口的转接卡，可以支持IDE和EIDE接口的老硬盘。

       06：配有SATA信号及供电接口，主要用于热交换和信号短接维修。

       07：目前支持多种数据传输模式：UDMA133，UDMA100，UDMA66，UDMA33，PIO 4，PIO 3，PIO 0

08：支持各种品牌硬盘的数据提取，例如： 希捷Seagate、三星Samsung、西部数据Western Digital、日立Hitachi（IBM）、富士通Fujitsu、东芝TOSHIBA、等品牌。

       09：支持各种品牌SDD固态硬盘的数据提取，例如：三星、镁光、金士顿、INTEL、Samsung、OCZ等主流品牌。

       10：产品是USB外置设备，兼容性好，任何有USB接口的主机及笔记本都可以连接，并且体积小携带方便。

       11：产品现阶段支持并通过测试的操作系统有： Windows 7（32位/64位）、Windows 10。

       12：产品的供电模块采用的是宽电源，兼容性强。直流12v 5A 输电源适配器都可以使用。

       13：产品有1个带电源控制的USB3.0输出接口，可以镜像需要电源复位的有坏道坏块的USB接口的移动硬盘和U盘。



DD3000 硬盘固修复恢复功能介绍：

下面是软件的主界面，具体操作步骤如下：

DD3000有1个硬盘检测端口端口和一个数据备份端口，都是独立的程序控制的。



DD3000软件方面的亮点：

01：业内创新技术（雷达镜像），所谓的雷达镜像就是边探测边镜像，快速发现磁介质划伤区域，快速跳过。雷达镜像的好处有以下4点：

       第1点：可以在很大程度上降低盘片划伤面积的进一步扩大；

       第2点：可以有效降低磁头报废的风险；

       第3点：可以节约配件成本和时间成本；

       第4点：可以尽量帮助客户挽回更多地数据；

          02：支持对故障硬盘固件修复，具有固件虚拟加载功能，支持固件从数据库和文件夹查找，支持硬盘固件数据库的导入和导出，支持对故障硬盘的磁头适配操作，支持硬盘存在坏扇区情况下的数据提取。

          03：支持分磁头镜像功能。

          04：支持多种常见的硬盘分区格式，支持对硬盘NTFS分区MFT的扫描，具有只拷贝有效数据映像的功能，支持同时2个拷贝任务。

          05：支持516、520、524、528字节非标扇区的数据提取，支持在提取数据的过程中可以瞬间将源盘映射成512字节的硬盘，减少了漫长的数据转换过程，大大的节约了时间，提高了工作效率。

          06：支持将源盘映射成文件的形式，还可以映射给第三方软件。

          07：支持用只读模式映射硬盘到操作系统中。

          08：支持盘到盘、盘到文件的镜像方式，支持目标镜像文件为压缩文件，可以大大节约磁盘空间。

          09：支持镜像进程中断保护，不管是意外断电还是死机重启，当前的镜像参数和镜像进度都不会丢失，加载之后可以继续镜像，之前的镜像成果不丢失。

          10：配套的RAID阵列智能数据恢复程序可以通过系统控制端口连接多个硬盘，然后智能分析出RAID阵列的逻辑算法、硬盘顺序、数据块大小、前偏移、起始条带、新鲜度、脏盘、热备盘，然后根据分析出来的参数智能重组数据，自动展开分区及文件及目录结构，可以有选择性的提取重要数据。

          11：目前支持的RAID级别：RAID0、RAID1、RAID0+1、RAID5等。

          12：对于RAID阵列中，某些故障盘存在坏扇区的情况，可以直接提取用户的有效数据，不需要对全盘做映像，用户可有选择性的对有效数据同步映像或提取数据。支持对已选择的文件与文件夹去建立元数据与文件系统数据的已使用扇区或未使用扇区的文件位图。

          13：支持SQL数据库的碎片提取合并，支持SQL无日志附加，支持SQL错误修复。



DD3000 硬盘固修复恢复功能介绍：

下面是软件的主界面，具体操作步骤如下：

DD3000有1个硬盘检测端口端口和一个数据备份端口，都是独立的程序控制的。



DD3000软件方面的亮点：

01：业内创新技术（雷达镜像），所谓的雷达镜像就是边探测边镜像，快速发现磁介质划伤区域，快速跳过。雷达镜像的好处有以下4点：

第1点：可以在很大程度上降低盘片划伤面积的进一步扩大；

第2点：可以有效降低磁头报废的风险；

第3点：可以节约配件成本和时间成本；

第4点：可以尽量帮助客户挽回更多地数据；

02：支持对故障硬盘固件修复，具有固件虚拟加载功能，支持固件从数据库和文件夹查找，支持硬盘固件数据库的导入和导出，支持对故障硬盘的磁头适配操作，支持硬盘存在坏扇区情况下的数据提取。

03：支持分磁头镜像功能。

04：支持多种常见的硬盘分区格式，支持对硬盘NTFS分区MFT的扫描，具有只拷贝有效数据映像的功能，支持同时2个拷贝任务。

05：支持516、520、524、528字节非标扇区的数据提取，支持在提取数据的过程中可以瞬间将源盘映射成512字节的硬盘，减少了漫长的数据转换过程，大大的节约了时间，提高了工作效率。

06：支持将源盘映射成文件的形式，还可以映射给第三方软件。

07：支持用只读模式映射硬盘到操作系统中。

08：支持盘到盘、盘到文件的镜像方式，支持目标镜像文件为压缩文件，可以大大节约磁盘空间。

09：支持镜像进程中断保护，不管是意外断电还是死机重启，当前的镜像参数和镜像进度都不会丢失，加载之后可以继续镜像，之前的镜像成果不丢失。

10：配套的RAID阵列智能数据恢复程序可以通过系统控制端口连接多个硬盘，然后智能分析出RAID阵列的逻辑算法、硬盘顺序、数据块大小、前偏移、起始条带、新鲜度、脏盘、热备盘，然后根据分析出来的参数智能重组数据，自动展开分区及文件及目录结构，可以有选择性的提取重要数据。

11：目前支持的RAID级别：RAID0、RAID1、RAID0+1、RAID5等。

12：对于RAID阵列中，某些故障盘存在坏扇区的情况，可以直接提取用户的有效数据，不需要对全盘做映像，用户可有选择性的对有效数据同步映像或提取数据。支持对已选择的文件与文件夹去建立元数据与文件系统数据的已使用扇区或未使用扇区的文件位图。

13：支持SQL数据库的碎片提取合并，支持SQL无日志附加，支持SQL错误修复。



01：希捷硬盘固件Firmware修复功能

希捷固件专修模块，适用于希捷F3系列的硬盘。可以对希捷F3系列硬盘进行固件的读写。也可以通过指令线COM口，进入硬盘终端出指令，通过指令修复硬盘的固件问题，如：启动慢、先就绪后长忙、不认盘、前好后坏等。



02：西数硬盘固件Fireware修复功能

西数专修程序可以对西数固件进行操作，读、写模块，读、写固件及固件模块。通过此功能可以修复一些西数盘常见的固件问题。如：启动慢；不认容量、型号；长忙不就绪等。

西数专修模块，支持几十个家族，可以自动识别家族。详细情况请看下图：



支持对固件的读写、ROM的读写、轨道的读写、通病修复等功能。简单实用。



03：三星硬盘固件Fireware修复功能

三星专修程序可以对三星固件进行操作，读、写固件及固件模块。通过此功能可以修复一些三星盘常见的固件问题。



04：东芝硬盘固件Fireware修复功能

         东芝专修程序可以对东芝固件进行操作，读、写固件及固件模块。通过此功能可以修复一些东芝盘常见的固件问题。



05：日立硬盘固件Fireware修复功能

         日立硬盘固件专修程序可以对日立硬盘的固件区进行读模块、写模块的操作。通过此功能可以修复一些日立硬盘的常见固件问题。



DD3000 数据镜像提取功能介绍

01：硬盘快速扫描功能



硬盘扫描功能可以非常详细的检测硬盘坏道及显示读取时间，通过全盘扫描，可以了解硬盘的实际工作状态，发现坏道及读取时间较长的假性坏道，其扫描报告也可做为硬盘质保检测报告以及数据恢复报告的重要部分。扫描硬盘时软件按照读取时间将块用不同的颜色标注。当遇到块内有坏道时，软件可以检测块内的坏道的具体位置和坏道数量，使扫描日志精确化。

DD3000的扫描功能，采用了工厂级的扫描机制，只探测轨道状态，不读取轨道数据，这样扫描的速度提升了2-5倍，机械硬盘能达到每秒200多MB的速度，固态硬盘能达到每秒2-3GB的惊人速度。并且在遇到坏道的时候，多数情况下不会卡死，既保护了硬盘又提高了扫描速度，在较短的时间内扫描出硬盘是否有坏道及健康状况，这是目前比较先进的一种扫描技术。

02：磁盘雷达镜像功能



新版本DD3000在镜像方面的优势更加突出了！由于我们的研发团队在驱动加速方面进行了大量的优化，使得DD3000在保证原有镜像质量的基础上，镜像速度基本达到了机械硬盘的峰值

联合开发固态硬盘取证设备，并成立云帆赢通第五研究院

。

业内创新技术（雷达镜像），所谓的雷达镜像就是边探测边镜像，快速发现磁介质划伤区域，快速跳过。雷达镜像的好处有以下5点：

1：在很大程度上降低了盘片划伤面积扩大的风险；

2：有效降低了磁头报废的风险；

3：变相的节约了磁头配件成本；

4：对于坏道多的硬盘，镜像速度明显比同类产品更快，有效的节约了时间；

5：可以尽量帮助客户挽回更多地数据；

所以DD3000在镜像轻度划伤或中度划伤的硬盘时，优势是非常大的。对于严重划伤的硬盘，任然无法避免磁头损坏的可能性！对于严重划伤的盘好在恢复之前，确定划伤的大概区域，设定镜像地址，跳过该区域。



03：控制目标盘电源



在创建镜像任务时，点击小闪电标记，即可进行目标盘的电源控制，这是一个十分便捷的小功能。

04：目录文件解析DE模块



         目录解析功能就是按照B+树的目录模式解析文件提取数据、文件镜像、有效数据镜像等功能，可以在镜像时有选择性的按照文件目录展开磁盘分区，有选择的进行文件镜像或者拷贝重点数据。缩短了数据提取时间，提升了工作效率，这也是大家迫切需要的重要功能。

05：硬盘分头镜像功能



磁盘分头镜像功能：软件将磁盘扇区按各自归属的磁头分开，镜像时仅镜像选中磁头的扇区。启用磁盘分头功能可以选择先镜像状态好的磁头，或屏蔽盘片有划伤的磁头，保证镜像任务的快速有效的进行。在镜像过程中根据各个磁头镜像的速度及坏道量等可以判断磁盘各个磁头和盘片的状态，为后续的开盘以及镜像等操作提供依据。



06：希捷硬盘辅助镜像功能



大家都知道希捷的硬盘在镜像的时候如果遇到物理坏道，经常会出现忙的状态，必须要电源复位才能就绪，如果硬盘的坏道非常多，则需要做很多次电源复位，还不等镜像完毕，硬盘已经不认了。有的磁头会损坏，必须更换磁头然后再接着做镜像。有的是固件损坏，需要再次修复固件然后再做镜像。有的干脆就修复不了了。

DD3000在这方面完美的解决了这个问题，当镜像遇到物理坏道的时候，在硬盘变忙之前，通过特殊的手段改变硬盘的状态，同时快速跳过物理坏道。很好的解决了两个问题，第一，遇到坏道不会变忙，大大的减少了硬盘电源复位的次数，有效的保护了硬盘，降低了硬盘再次损坏的概率。第二，由于DD3000遇到坏道可以快速跳过，避免了电源复位之后长时间的等待就绪，大大的提高了镜像速度，并且还能镜像出更多的数据。这是同类软件不具备的亮点。

总之此功能可以降低希捷硬盘频繁复位的次数，间接的保护了磁头，防止磁头过早损坏。但如果磁头读到到严重划伤的区域时，任然无法避免磁头损坏。

07：移动硬盘、U盘镜像功能

支持移动硬盘和U盘的数据镜像，带电源复位功能。可以镜像需要电源复位的有坏道坏块的USB接口的移动硬盘和U盘，对于有坏道的原装USB移动硬盘就不用拆卸外壳改板了（改板就是把USB接口改成SATA接口），有坏块的U盘就不用拆卸FLASH闪存芯片读取数据了，此功能大大的提升了工作效率。

DD3000 服务器SAS硬盘功能介绍（选配模块）

01：非标扇区硬盘瞬间转换功能



支持将516、520、524、528字节非标扇区的硬盘，瞬间映射成512字节的硬盘文件，减少了漫长的数据转换过程，大大的节约了时间。

该功能支持物理非标磁盘（需要用特殊协议访问该类磁盘）、逻辑非标磁盘以及非标磁盘的镜像文件的映射。



02：第三方软件映射功能



DD3000程序映射功能将连接该端口的硬盘中的数据映射成一个文件，用户可以用数据恢复软件（例如winhex）直接加载该文件，然后将数据恢复出来。数据恢复软件在恢复数据的过程中，当访问的数据区有坏道时，由于数据恢复软件访问的文件是由DD3000程序映射出来的，可以有效的将数据恢复出来并保证了系统的稳定性。



03：服务器SAS/FC/SCSI接口硬盘扫描功能

SAS/SCSI硬盘扫描功能(需要用户自配SAS卡、光纤卡)可以非常详细的检测硬盘坏道及读写时间，通过全盘或自定义扇区大小扫描，可以了解硬盘的实际工作状态，发现坏道及读取时间较长的假性坏道，其扫描报告也可做为硬盘质保检测报告以及数据恢复报告的重要部分。扫描硬盘时软件按照读取时间快慢将块用不同的颜色标注。当遇到块内有坏道时，软件可以检测块内的坏道的具体位置和坏道数量，使扫描日志精确化。如下图：

   DD3000  SAS/SCSI硬盘扫描功能相关参数可以自行设置：



04：服务器SAS/FC/SCSI接口硬盘镜像功能



SAS/SCSI磁盘镜像功能依旧是采用雷达镜像，继承了雷达镜像的各项优点。此功能仍需配合SAS卡、光纤卡来使用，当硬盘接好并认盘后，打开主程序的端口，通过新建任务或打开已建立的任务来镜像，如下图：



任务名称自定义，源磁盘选择需要镜像数据的SAS或光纤盘。

DD3000附加专业工具

01：SQL数据库碎片合并恢复功能

雷超科技SQLSERVER碎片软件是针对SQL SERVER数据库及库碎片进行扫描重组，MDF碎片内部原理实际是按页进行排序。输出的日志条目即是碎片页号的范围和该碎片所在的位置，软件会根据SQL的内部结构和特点将归属需要恢复mdf文件的碎片找出并过滤干扰数据，然后只要将找出的碎片按从小到大排序即可组成完整的库文件的重组。

1.支持对分区、镜像文件以及磁盘的恢复。

2.支持定义搜索范围。

3.支持日志输出。

4.支持扫描信息记录。扫描中断后可继续上次的进度扫描，加载上次的扫描信息。



02：RAID阵列智能数据恢复功能功能

雷超科技RAID磁盘阵列智能恢复软件是一款针对raid阵列进行自动分析重组的工具。

1、支持raid类型：raid5，raid6，raid0，hp双循环等；

       2、支持的文件系统：NTFS(windows)、EXTx(linux)；

       3、对RAID进行自动分析，并且输出详细分析结果（热备，缺盘以及脏盘剔除等）供大家参考；

       4、利用表格工具展现raid分析结果；　　

       5、支持Raid参数的输出（前偏移、盘序、结构、块大小、新鲜度），参考新鲜度用户可以知道掉线磁盘的大致掉线时间。

6、支持展目录。



03：视频碎片恢复功能

DD3000同时拥有不俗的视频碎片恢复能力，目前主要支持的类别有：MXF/MPG/MTS/佳能MOV

DD3000软件能够通过每种格式视频底层特征，采用按帧扫描方法来分析源设备里的视频数据，并将其碎片逐一扫描出来。另外，对于佳能MOV不仅可以扫描出碎片，还支持将其拼接为完整视频。自定义源设备、自定义分区、自定义范围，并可选择镜像文件，如下图：

扫描过程如下图：

可自行选择需要扫描的视频类型，窗口下方中间部分现实的是需要扫描的总扇区数（进度）。



04：SQL数据库无日志附加功能

DD3000的无日志附加功能，可以帮助您自动添加数据库文件到对应版本的无日志的数据库中：用户只需填写相应的数据库属性，即可。（数据库文件与数据库版本要对应！）

05：word、excel批量重命名

         Word、Excel重命名功能主要是针对一些通过文件类型恢复的数据，由于文件名是随机生成的数字，导致客户需要手动点击打开文件，才能识别是不是自己需要的文件。这样费时费力的验证数据是十分恼人的。所以，我们软件通过获取文件内部信息，将文件标题或部分内容提取出来，作为文件的文件名，这样就可以快速的识别是否是自己需要的文件，十分便捷。

Excel批量重命名





Word批量重命名



06： vhd_Z（镜像文件转VHD）

         对于我们的一些镜像文件，需要通过R-studio或者winhex导数据，但通过我们的软件可以直接将镜像文件转化为vhd虚拟磁盘，可以通过系统磁盘管理直接挂载查看数据。对于一些特殊的分析软件，只能对磁盘进行分析，这时，只需要将镜像文件通过我们的专业工具转化为虚拟磁盘，就可以直接使用了，十分便捷。





07：雷超监控视频专业版

         对于市场上主流的监控：海康、大华、WFS、汉邦、乔安等都进行了支持。通过我们的雷超监控视频专业版，可以通过文件系统解析和碎片扫描两种方式恢复视频数据，大家可以根据需要自行选择。我们集成了海康的两种类型：H264和MSV2；

大华监控类型；WFS0.4(如：帝防)；汉邦监控类型；乔安监控类行。对于监控碎片扫描，可以设置时间区间、扇区区间，进行专向扫描，也可以通过先初步扫描底层生成监控时间，通道，大小日志，来快速锁定所需要的监控位置。



08：VMware虚拟机演示版

我们的产品现在也支持VMware虚拟机的恢复了，这对大家来说是一个非常好的消息！可以通过读取磁盘或镜像文件，进行扫描分区功能，并将Vmware虚拟机目录展开，显示文件的大小，类型，创建时间以及修改时间。我们不仅支持VMware虚拟机的解析，同时也支持VMware虚拟机.vmdk的恢复，不过这些高级恢复功能是需要收费的。（包括：智能扫描删除文件功能、虚拟机元文件加载分析功能、快照回写功能）





09：连接IDE硬盘的转换卡（后期可选）

用来连接IDE / EIDE接口的老硬盘，对IDE/EIDE硬盘做数据提取、克隆镜像、坏道数据提取、固件修复等操作。

10：连接M.2和mSATA固态硬盘的转换卡（后期可选）

通过此转接卡可以读取M.2固态硬盘、mSATA固态硬盘里面的数据，即使固态硬盘有坏块也可以提取数据。

11：指令模块（当下可选）

在数据恢复过程中，有时候需要使用到COM口终端指令。比如希捷、东芝、三星等，有些故障在修复的时候除了需要连接SATA接口还需要连接终端COM接口，以便在修复硬盘固件FW故障时可以通过终端COM接口来连接硬盘并发出指令。

DD3000数据恢复工具提供了全套的硬盘终端COM口配件，它是由一个USB终端转接板和多个指令头组成的。

产品使用注意事项：

01：关于USB3.0数据线

1：USB3.0数据线建议使用我们提供的原装数据线，非原装的、破损的建议不要使用；

2：拔插次数建议不超过500次，超过的建议更换新的数据线；

3：USB数据线的长度建议不要超过0.5米，太长会有信号衰减；

4：数据线不能出现90度及90度以下的高度折弯打结情况；

5：要求USB3.0数据线连接电脑的那一端，必须插在主板的USB3.0接口上，不要插在机箱前置接口或者HUB扩展出来的接口上，否则会出现信号衰减的情况；

02：关于电源适配器

1：建议使用原装电源适配器；

2：电源适配器的直流输出接口（连接器）必须是5.5x2.5的；

3：电源适配器必须是大品牌的、直流输出电压必须是12v 5A的；

4：山寨品牌的电源千万不要使用；
